제목 BROADSENS Modbus address수동 설정 소프트웨어 매뉴얼
BROADSENS Modbus address 수동 설정 소프트웨어 매뉴얼






1. 소프트웨어 버전 확인 및 업데이트 진행

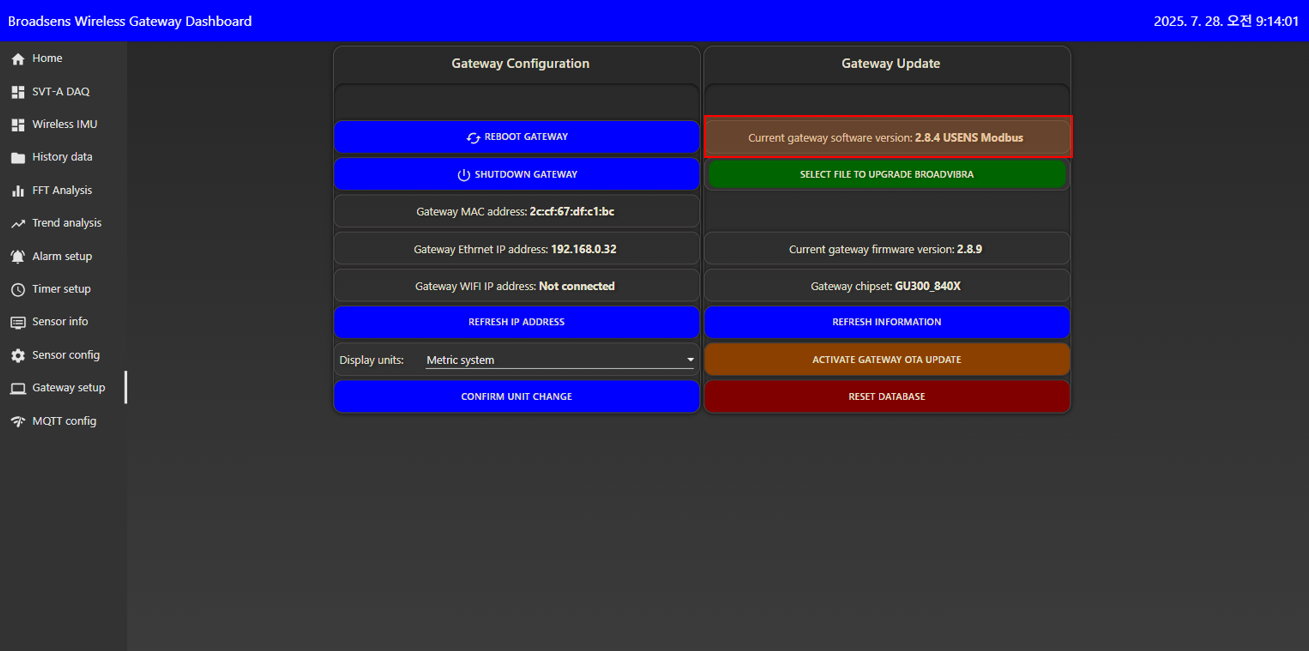

①Gateway setup 탭에서 software version 확인,
SELECT FILE TO UPGRADE BROADVIBRA 클릭하여 업데이트 진행​


②현장 시스템에 맞는 업데이트 파일 선택
- Modbus TCP/IP ENBroadVibra_GU300_v2.8.4.USENS.Modbus.bef
- Modbus RTU ENBroadVibra_GU300_v2.8.3.USENS.Modbus.Rtu.bef








2. 업데이트 된 소프트웨어 버전 확인





①변경된 소프트웨어 버전 확인


​


3. 센서 및 Address 등록

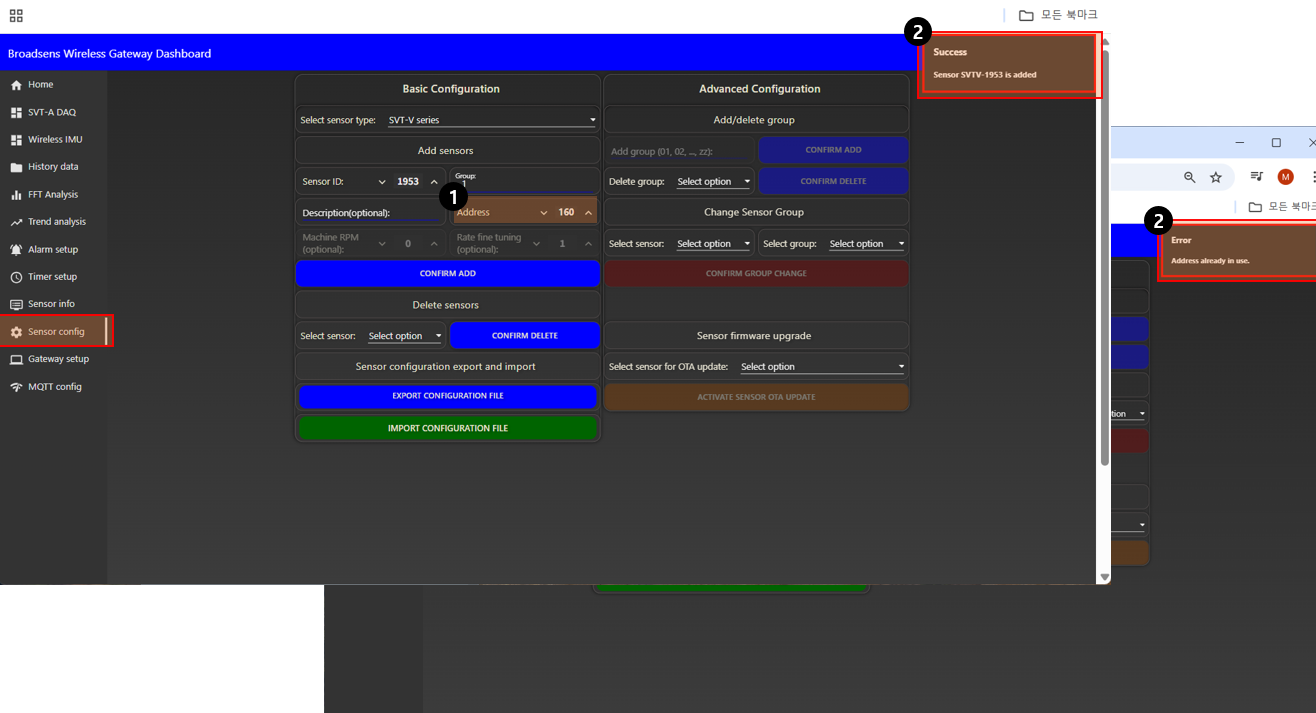

① 수정 된 소프트웨어는 Address 선택이 가능하며, 사용자 설정에 맞춰 Address 선택


​② Success - 문제 없이 센서 및 Address 등록
Error - 센서 및 Address 중복 등록 시 발생


 ​


4. 센서 ID 및 Address 확인

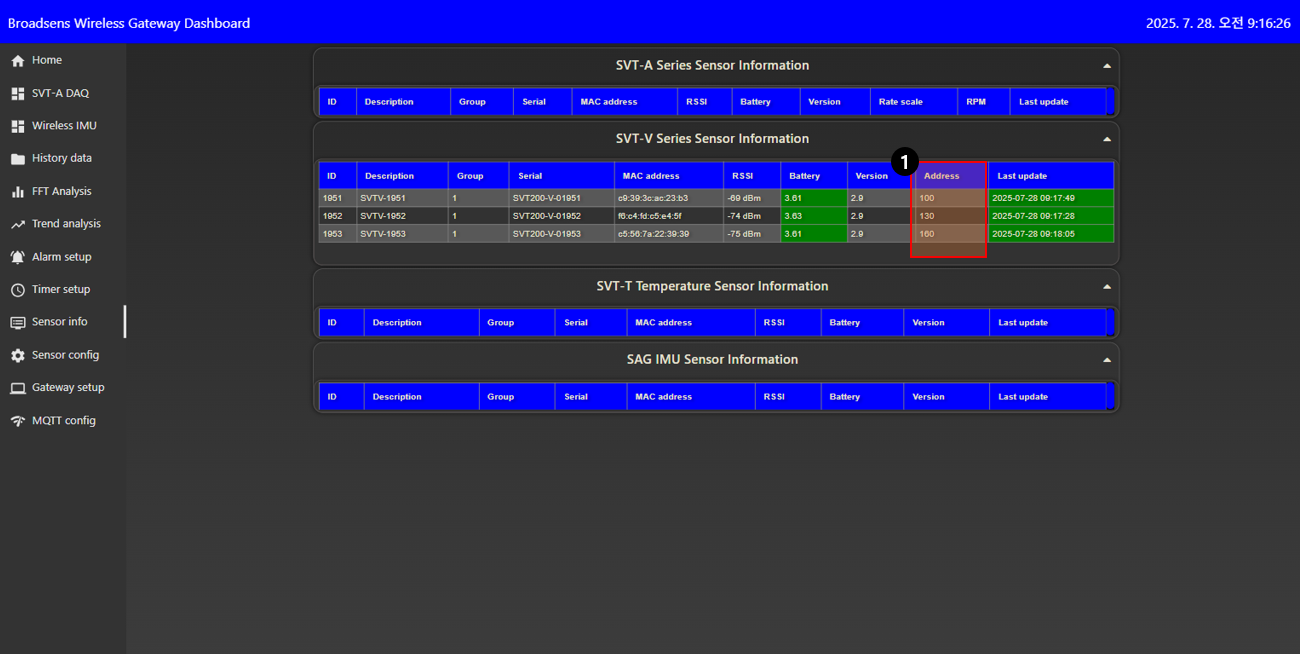

① Sensor info 탭에서 등록한 센서 ID 매칭 된 Address 확인


​


※ 참고사항 ※
기존에는 SVT-V 센서 Address 순서는 센서의 ID를 기준으로 합니다.
가장 작은 ID는 주소 100에서 시작합니다.
가장 큰 ID를 가진 센서가 마지막 Address를 차지합니다
변경된 소프트웨어는 사용자 설정에 따라 센서 ID와 Modbus Address를 매칭할 수 있습니다.
